SONIC超声波小型液体流量计SLF-500

 SONIC超声波小型液体流量计SLF-500

株式会社ソニック成立于2003年10月1日,下记为SONIC主要经营品种
一：工业模块
超声波气体流量计
防爆型超声波气体流量计
蒸汽用超声波气体流量计
超声波液体流量计
超声波小流量液体流量计
超声波界面水平计
二：气象模块
气象观测系统
超声波风向风速计
超声波风向风速温度计
用于净化间的超声波风速计
用于隧道的超声波风速计
超声波积雪深度计
多普勒声雷达

三：特点:

夹紧方式安装传感器，不需要切断管道
测量流量的范围宽
低功耗
体积小

四：规格:
●变换器

型号：SLF-500

测量方式           ：    超声波脉冲传输时间差运算方式。

测量精度      ：  ±2 %RD（流速范围1m/s～10 m/s）

±2 cm/s（流速范围0m/s～1 m/s）

流体条件      ：  水，其它（可以输入相应的超声波速度）

测量流体温度  ：  0～60℃

适用管道      ：  口径：15mm～300mm（适用外径20mm以上）

材质：聚氯乙烯，SUS，其它（输入相应的超声波速度）



求平均值的时间：    标准10秒（0～20秒可按1秒为单位任意设定）

结构                  ：    防水型（相当于防水等级IP67）

壳体材质           ：    ADC12

外涂色              ：    孟赛尔5Y8/1.5

仪表周围温度    ：    0～+50℃

仪表周围湿度    ：    不结露

电源                  ：   AC85～264V ， 50/60Hz

功耗                  ：    2.5VA以下

安装方法           ：    接50mm管道（面板可安装在墙上）



输出部分

  模拟输出       ：    输出内容：瞬时流量（正向流与反向流）

输出信号：DC4～20mA

负载电阻：450Ω以下

输出时间常数：0～20秒

流量低切：0～10%（步长1%）

接点输出       ：    输出内容：正向流累计脉冲、反向流累计脉冲、超声波接收异常、

上限流量、下限流量，任意选择。

输出信号：3路集电极开路无电压接点输出。

接点额定值：DC30V，0.25A

累计单位：0.1L,1L,10L,100,1m3,10m3,任选

累计脉冲宽度：1.6ms，50ms，任选

累计低切：0～10%（步长1%）

数字输出       ：    输出内容：瞬时流量，累计流量，报警信息

通信方式：RS-232C



显示部分

LCD显示       ：    16字×2行（带背光灯）

显示内容       ：    瞬时流量，累计流量

参数设定功能

设定项目       ：    FS流量，流量单位，累计单位，其它

●检测器

型号                  ：    SLT-20P

材质                  ：    PEEK，SUS304

检测器形状       ：    夹紧型（安装在管外壁）

安装方式           ：    V型或Z型

安装地点温度    ：    -20～+70℃

连接电缆           ：    标准10m 1.5C-QEV（聚氯乙烯管的情况，最大可延长到30m）

重量                  ：    约400g

检测器安装位置：    传感器安装位置的上游接10D以上的直管，下游接5D以上的直管。

（D为管内径）

结构                  ：    IP63

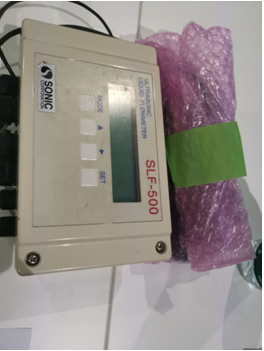

五：产品图片：
